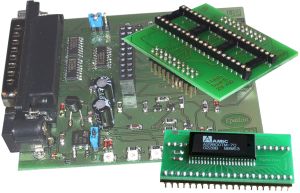

Podłączenie adaptera "Flash Board 29Fx00" i pamięci Flash 29F800 (z adaptorem DIL42):

Umieszczamy adapter "Flash Board 29Fx00" w programatorze zwracając uwagę aby napis "UP" w prawym górnym rogu adaptera pokrywał się z napisem "UP" w prawym górnym rogu programatora
Wkładamy układ pamięci Flash 29F800 z adaptorem DIL42 do podstawki adaptora Flash Board 29Fx00 - pamiętając o odpowiednim kierunku (Pin1 pamięci Flash 29F800 z adaptorem DIL42 musi być po tej samej stronie co wyżłobienie /Pin1/ w podstawce adaptora Flash Board 29Fx00).  .
Podłączamy programator do portu LPT komputera PC przewodem D-Sub 25F/M oraz do zasilacza sieciowego.
Na programatorze (przed zainicjowaniem portu LPT przez program) powinny zapalić się wszystkie diody LED.

Podłączenie programatora:

Podłączamy programator do portu LPT komputera PC przewodem D-Sub 25F/M oraz do zasilacza sieciowego.
Na programatorze (przed zainicjowaniem portu LPT przez program) powinny zapalić się wszystkie diody LED.

Należy upewnić się, czy wybrany port:
1)    jest włączony w BIOS'ie komputera

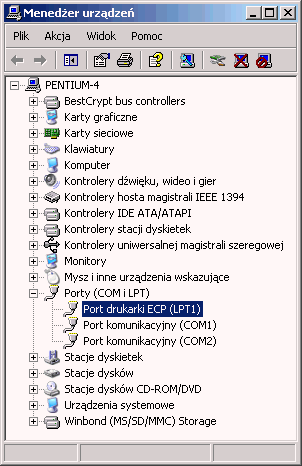

2)    jest dostępny w systemie windows (w managerze urządzeń)
3)    nie jest wyłączony (czerwony krzyżyk w managerze urządzeń) bądź nie ma konfliktów (wykrzyknik)
4)    w przypadku problemów z programowaniem należy również sprawdzić czy dla danego portu nie są zainstalowane specyficzne są sterowniki mogące powodować konflikt (np. skanery LPT, itp)

Przejdź do opisu:
