Opis i konfiguracja adaptera
16-bit Eprom Board DIL40
dla programatora
Universal Flash Programmer (v. 6.0x)

Spis dokumentu: - O adapterze 16-bit Eprom Board DIL40 - Opis złącz adaptera - Opis konfiguracji jumper'a - Podłączenie adaptera 16-bit Eprom Board DIL40 do programatora

Powyższy adapter jest przeznaczony dla programatora Universal Flash Programmer (by Epsilon) i w połączeniu z nim umożliwia programowanie 16-bit pamięci Eprom o pojemności 1, 2 i 4 Megabit (128, 256 i 512KB) - typu 27C1024/1025/210), 2048/2002/220), 4096/4002/240) i zgodnych (w obudowie DIL40).

Adapter posiada zworki (jumper'y) - do konfiguracji poszczególnych typów pamięci (27C1024 i 2048 lub 27C4096)

Opis złącz adaptera:

Adapter dla 16-bit pamięci Eprom 27Cx0xx w obudowach DIL40


Jumper konfiguracji typu pamięci ( 1024, 2048 / 4096) Eprom		Pin 1 podstawki DIL40 Podstawka DIL40 dla 16-bit pamięci Eprom

	Złącza do programatora (widok z góry)

Opis konfiguracji jumper'a dla poszczególnych typów pamięci:

Jumper	Typ pamięci:

3 2 1	27C20x (27C1024/1025/210, 27C2048/2002/220)
3 2 1	27C40x (27C4096/4002/240)

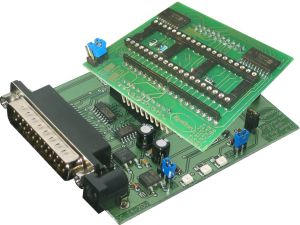

Podłączenie adaptera "16-bit Eprom Board DIL40" do programatora:

Umieszczamy adapter "16-bit Eprom Board DIL40" w programatorze wsuwając piny adaptora do gniazd umieszczonych na programatorze Universal Flash Programmer zwracając uwagę aby napis "UP" w prawym górnym rogu adaptera pokrywał się z napisem "UP" w prawym górnym rogu programatora
