- O adapterze 16-bit Flash Board TSOP48
- Opis złącz adaptera
- Opis złącz płyty głównej adaptera
- Opis złącz płytki do wlutowania pamięci Flash

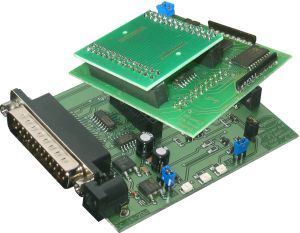

Powyższy adapter jest
przeznaczony dla programatora Universal Flash Programmer v.6.0x
(by Epsilon)
i w połączeniu z nim umożliwia
programowanie pamięci Flash o
organizacji 16-bit oraz 8/16-bit i pojemności 2,4,8,16, i
32 megabit'ów tj. 256KB - 8MB ( typu: 28/29/39/49F(LV)x00) w obudowie (SMD) TSOP48
(wymagane wlutowanie pamięci w
adapter na czas programowania).Układy pamięci programowane są w trybie 16-bit - tj. "word mode".

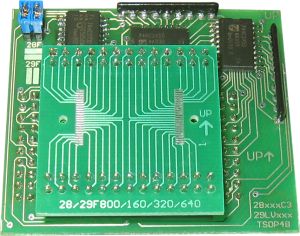

Adapter w celach ekonomicznych (zużywanie się PCB na której jest wlutowywana pamięć) został zaprojektowany jako urządzenie dwuelementowe i składa się z:
- Płyty głównej adaptera - zawierającej cały układ elektroniczny, wpinanej bezpośrednio w złącze programatora
- Płytki do bezpośredniego wlutowania pamięci Flash TSOP48 - wpinanej do płyty głównej adaptera.
Powyższe rozwiązanie pozwala - w przypadku zużycia się płytki do bezpośredniego montażu pamięci - na jej wymianę, bez konieczności wymiany całego adaptera.
Adapter 16-bit Flash TSOP48 pozwala również zastąpić oferowany dotychczas - Adapter dla 8/16-bit pamięci Flash TSOP48 (pozwalający na programowanie jedynie pamięci o organizacji 8/16-bit programowanych w trybie 8-bit tj. "byte-mode"). Ponadto programowanie słowem 16-bit'owym w dużym stopniu skraca czas programowania pamięci.
-
28F(LV)x00
-
29/49F(LV)x00
