Opis i konfiguracja adaptera
8/16-bit Flash Board SOP44
dla programatora
Universal Flash Programmer (v. 6.0x)



Spis dokumentu:
- O adapterze 8/16-bit Flash Board SOP44
- Opis złącz adaptera
- Podłączenie adaptera Flash Board SOP44 do programatora

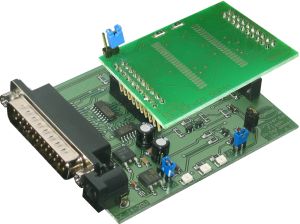

Universal Flash Programmer + Adapter

Powyższy adapter jest przeznaczony dla programatora  Universal Flash Programmer (by Epsilon) i w połączeniu z nim umożliwia programowanie 8/16-bit pamięci Flash 28/29/39/49F(LV)x00 w obudowie (SMD) SOP44.
Programowanie odbywa się w trybie "Byte mode" (8-bit).
(wymagane wlutowanie pamięci w adapter na czas programowania)



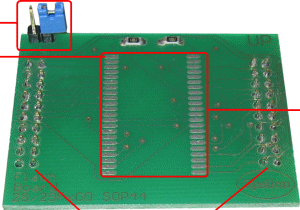

Opis złącz adaptera:


Adapter dla 8/16-bit pamięci  Flash 28/29/39/49F(LV)x00
(SOP44)


Zworka konfiguracji pamięci:
 Jumper @ Single/Master- 28F(LV)x00
Jumper @ Single/Master- 29/39/49F(LV)x00

Pin 1 dla pamięci Flash
  (SOP44)


EzO Adapter 29Fx00 SOP44
Pady do wlutowania pamięci Flash
29Fx00 SOP44


Złącza do programatora




Wlutowanie pamięci  Flash 28/29/39/49F(LV)x00 (SOP44) do adaptera:

EzO Adapter 29x800 SOP44 i Am29F800BBUważnie wlutowujemy układ pamięci Flash na pady SOP44 adaptera (zalecamy użycie lutownicy powietrznej i pasty lutowniczej) - pamiętając o odpowiednim kierunku (Pin1 pamięci Flash musi być po tej samej stronie co Pin1 adaptera Flash Board SOP44) i zwracając uwagę, aby nie powstały zwarcia między nóżkami układu Flash i/lub padów adaptera.
Po wlutowaniu układu całość powinna wyglądać jak obok:

Umieszczamy adapter "Flash Board 29Fx00 SOP44" w programatorze zwracając uwagę aby napis "UP" Up cornerw prawym górnym rogu adaptera pokrywał się z napisem "UP" Up cornerw prawym górnym rogu programatora.
Po procesie programowania - pamięć odlutowujemy od adaptera (zalecamy użycie lutownicy powietrznej) starając się nie powyginać wyprowadzeń układu i nie zniszczyć padów adaptera - i wlutowujemy w urządzenie.
