Opis i konfiguracja adaptera
29Fx00 Flash Board TSOP48
dla programatora
Universal Flash Programmer (v. 6.0x)



Spis dokumentu:
- O adapterze 29Fx00 Flash Board TSOP48
- Opis złącz adaptera
- Podłączenie adaptera Flash Board TSOP48 do programatora

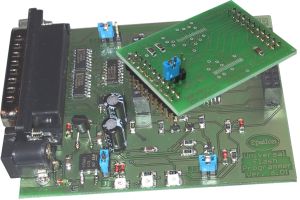

Universal Flash Programmer + Adapter

Powyższy adapter jest przeznaczony dla programatora  Universal Flash Programmer v.6.0x (by Epsilon) i w połączeniu z nim umożliwia programowanie 8/16-bit pamięci Flash 28/29/39/49F(LV)x00 w obudowie (SMD) TSOP48 (wymagane wlutowanie pamięci w adapter na czas programowania)



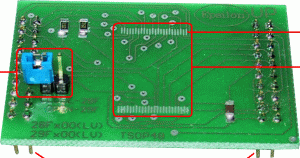

Opis złącz adaptera:


Adapter dla 8/16-bit pamięci  Flash 28/29/39/49F(LV)x00
(TSOP48)






Zworka konfiguracji pamięci:
 Jumper @ Single/Master- 28F(LV)x00
Jumper @ Single/Master- 29/39/49F(LV)x00

 EzO Adapter 29x800 TSOP48
Pin 1 dla pamięci Flash  (TSOP48)

Pady do wlutowania pamięci Flash TSOP48


Złącza do programatora




Wlutowanie pamięci  Flash 28/29/39/49F(LV)x00 (TSOP48) do adaptera:

EzO Adapter 29x800 TSOP48EzO Adapter 29x800 TSOP48Uważnie wlutowujemy układ pamięci Flash na pady TSOP48 adaptera (zalecamy użycie lutownicy powietrznej i pasty lutowniczej) - pamiętając o odpowiednim kierunku (Pin1 pamięci Flash musi być po tej samej stronie co Pin1 adaptera Flash Board TSOP48) i zwracając uwagę, aby nie powstały zwarcia między nóżkami układu Flash i/lub padów adaptera TSOP48.
Po wlutowaniu układu całość powinna wyglądać jak obok:

Umieszczamy adapter "Flash Board 29Fx00" w programatorze zwracając uwagę aby napis "UP" Up cornerw prawym górnym rogu adaptera pokrywał się z napisem "UP" Up cornerw prawym górnym rogu programatora.
Po procesie programowania - pamięć odlutowujemy od adaptera (zalecamy użycie lutownicy powietrznej) starając się nie powyginać wyprowadzeń układu i nie zniszczyć padów adaptera - i wlutowujemy w urządzenie.
