Opis i konfiguracja adaptera 8-bit Flash Board TSOP40(48) dla programatora Universal Flash Programmer (v. 6.0x) |
| Spis dokumentu: - O adapterze 29Fx00 Flash Board TSOP40(48) - Opis złącz adaptera - Różnice w obudowach TSOP40 i TSOP48 dla pamięci Flash Flash 29/49F(LV)080/016/032 - Podłączenie adaptera Flash Board TSOP40(48) i pamięci - Opis programowania pamięci Flash 29/49F0x0 programem Willem Eprom Prog |
|
| Powyższy adapter jest przeznaczony dla programatora Universal Flash Programmer (by Epsilon) i w połączeniu z nim umożliwia programowanie 8-bit'owych pamięci Flash 29/49F(LV)080/016/032 o pojemności 8,16 i 32 megabit'ów (1,2 i 4 MB) w obudowie (SMD) TSOP40 lub TSOP48 (wymagane wlutowanie pamięci w adapter na czas programowania) | |
|

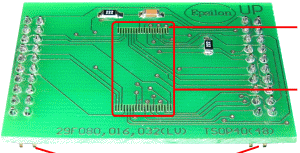

Adapter dla 8-bit pamięci
Flash 29/49F(LV)080/016/032 |
||
|
|
||
|
|
![]() |
Pin 1 dla pamięci
Flash (TSOP40) lub Pin 3 dla pamięci Flash (TSOP48) Pady do wlutowania pamięci Flash TSOP40/48 |
|
Złącza do programatora |
||
Różnice w obudowach TSOP40 i TSOP48 dla pamięci Flash 29/49F(LV)080/016/032:
![]() |
![]() |
Pamięci 29F(LV)080/016/032 i pochodne występują zarówno w obudowach
TSOP40 jak i TSOP48. Mimo różnic w ilości wyprowadzeń w/w
standardów - pamięci tego typu w obudowach TSOP48 mają identyczny układ
wyprowadzeń co pamięci w obudowach TSOP40 z tą różnicą, że w obudowach
TSOP48 - 8 skrajnych wyprowadzeń pozostaje niewykorzystane (tj.
po 2 na każdym rogu) - zatem Pin1 obudowy TSOP40 dla
tych pamięci - odpowiada Pin'owi 3 obudowy TSOP48. Powyższy adapter posiada pady zgodne z obudową TSOP40. W celu zastosowania go do obudowy TSOP48 należy tak wlutować układ pamięci, aby 8 skrajnych wyprowadzeń pozostało niewlutowanych (po 2 na każdym rogu). |
| TSOP40 | TSOP48 |
Wlutowanie
pamięci Flash Flash 29/49F(LV)080/016/032
(TSOP40/48)
do adaptera:

Uważnie
wlutowujemy układ
pamięci Flash na pady
TSOP40 adaptera (zalecamy
użycie lutownicy powietrznej i pasty lutowniczej)
- pamiętając o odpowiednim kierunku:
Dla obudowy TSOP40: Pin1 pamięci Flash musi być po tej
samej stronie co Pin1 adaptera Flash Board TSOP40/48
Dla obudowy TSOP48: Pin3 pamięci Flash musi być po tej
samej stronie co Pin1 adaptera Flash Board TSOP40/48
i zwracając uwagę, aby
nie powstały zwarcia między nóżkami układu Flash i/lub padów adaptera
TSOP40(48).

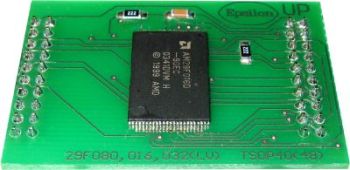

Po wlutowaniu układu całość powinna wyglądać jak obok
(na przykładowym zdjęciu wlutowana
pamięć Am29F016 w obudowie TSOP48):
Umieszczamy
adapter "8-bit Flash Board TSOP40(48)" w programatorze zwracając uwagę aby
napis "UP"
w
prawym górnym rogu adaptera pokrywał się z napisem "UP"
w
prawym górnym rogu programatora.
Po procesie programowania - pamięć odlutowujemy od adaptera (zalecamy
użycie lutownicy powietrznej)
starając się nie powyginać
wyprowadzeń układu i nie zniszczyć padów adaptera - i wlutowujemy w urządzenie.
-
