Opis złącz adaptera:


Adapter dla 8-bit pamięci Flash/Eprom w obudowach PLCC32
	Jumper'y F1, F2, F3 i F4* konfiguracji typu pamięci Flash/Eprom
Pin 1 podstawki PLCC32 dla 8-bit pamięci Flash/Eprom
	Złącza do programatora  (widok z góry)

Opis konfiguracji jumper'ów dla poszczególnych typów pamięci:

Typ pamięci:	1Mbit  (010,1000,1001)				2Mbit  (020,2000,2001)				4Mbit  (040,4000,4001)
	F1	F2	F3	F4*	F1	F2	F3	F4*	F1	F2	F3	F4*
27C0x0/x000/x001	1 2 3	1 2 3	1 2 3	1 2 3	1 2 3	1 2 3	1 2 3	1 2 3	1 2 3	1 2 3	1 2 3	1 2 3
28F0x0	1 2 3	1 2 3	1 2 3	1 2 3	1 2 3	1 2 3	1 2 3	1 2 3	X	X	X
i28F00x	1 2 3	1 2 3	1 2 3	1 2 3	X          X           X (TSOP only)				X           X          X (TSOP only)
29/39/49F0x0/00x	1 2 3	1 2 3	1 2 3	1 2 3	1 2 3	1 2 3	1 2 3	1 2 3	1 2 3	1 2 3	1 2 3	1 2 3

 * Zworka F4 występuje tylko w nowszych adapterach (w wersji v.2) i jest wykorzystywana jedynie do programowania 4-megabitowych pamięci EPROM (27C040/4001).
  Starsze adaptery (posiadające 3 zworki) nie posiadają obsługi w/w układów. Pozostałe ustawienia zworek (F1, F2 i F3) są identyczne dla obu wersji adapterów.

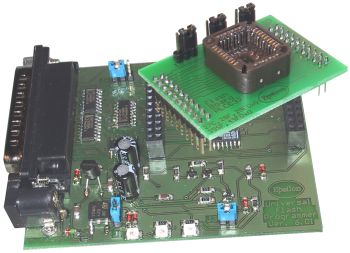

Podłączenie adaptera "Flash Board PLCC32" do programatora:

Umieszczamy adapter "Flash Board 29Fx00 PLCC32" w programatorze wsuwając piny adaptora do gniazd umieszczonych na programatorze Universal Flash Programmer zwracając uwagę aby napis "UP" w prawym górnym rogu adaptera pokrywał się z napisem "UP" w prawym górnym rogu programatora
