Opis i konfiguracja adaptera
PIC & Serial eeprom
dla programatora
Universal Flash Programmer (v. 6.03*)

Spis dokumentu: - O adapterze PIC & Serial eeprom - Opis złącz adaptera - Podłączenie adaptera MCS-51&AVR do programatora

Powyższy adapter jest przeznaczony dla programatora Universal Flash Programmer v.6.03* (by Epsilon) i w połączeniu z nim umożliwia programowanie mikrokontrolerów PIC16X8x (DIL18), PIC16F87x (DIL28) oraz PIC12C50x (DIL8), a także pamięci szeregowych eeprom typu 24Cxx (I²C/2-wire), 8 i 16-bitowych pamięci 93Cxx (Microwire) oraz 25Cxx (SPI).

* - Poniższy adapter wykorzystuje rozszerzoną szynę dla adapterów dostępną jedynie w wersji 6.03 programatora Universal Flash Programmer i nowszych. Nie nadaje się do wykorzystania ze starszymi (v. 6.01) wersjami programatorów.

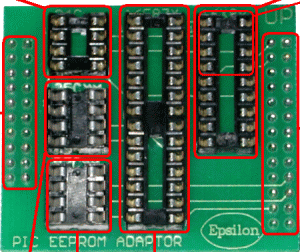

Opis złącz adaptera:

Adapter dla procesorów PIC i pamięci Serial eeprom

	Podstawka pamięci 24Cxx (I²C/2-wire) (DIL8)			Podstawka procesora PIC16x8X (DIL18)	Podstawka procesora PIC12C50x (8 górnych pin'ów DIL18)
Złącze do programatora (widok z góry)						Złącze do programatora (widok z góry)
	Podstawka pamięci 25Cxx (SPI) (DIL8)	Podstawka pamięci 93Cxx (Microwire) (DIL8)	Podstawka procesora PIC16F87X (DIL28)

Podłączenie adaptera "PIC & Serial eeprom" do programatora:

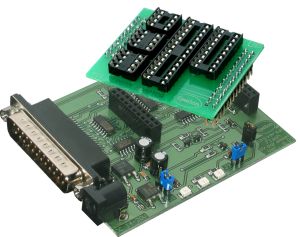

Umieszczamy adapter "PIC & Serial eeprom" w programatorze wsuwając piny adaptera do gniazd umieszczonych na programatorze Universal Flash Programmer zwracając uwagę aby napis "UP" w prawym górnym rogu adaptera pokrywał się z napisem "UP" w prawym górnym rogu programatora.
