Opis i konfiguracja programatora Epsilon Universal Flash Programmer (ver. 6.01)

Opis i konfiguracja programatora
Epsilon Universal Flash Programmer
(ver. 6.0x)


Spis dokumentu: - O Programatorze Universal Flash Programmer - Wersje programatora Universal Flash Programmer - Adaptery do programowania pamięci - Oznaczenie diod LED programatora - Konfiguracja programatora - Zasilanie i podłączenie do portu LPT komputera PC - Umieszczanie adapterów w programatorze - Opisy i konfiguracje adapterów dla programatora Universal Flash Programmer

Powyższe urządzenie jest uniwersalnym programatorem pamięci zgodnym software'owo z programatorami typu Willem i EZo Flash przeznaczonym do programowania równoległych pamięci Flash (zarówno 5V,12V, jak i nowe Low Voltage 3,3V), eeprom i eprom.
Poszczególne typy pamięci (w różnych obudowach) umieszcza się w adapterach wkładanych w złącze programatora.
Zaletą takiego rozwiązania jest brak potrzeby ustawiania konfiguracji skomplikowanymi, wielopozycyjnymi DIP-switch'ami Stabilność pracy i prosta konfiguracja - to atuty programatora Universal Flash Programmer.

Wersje programatora:

	- wersja 6.01 - pierwsza wersja programatora (możliwy upgrade do rev. 2.1) - wersja PCB 6.01, brak napisu na złączu dla adapterów.
	- Wersja 6.01 Rev. 2.1 - modyfikacja programatora polegająca na dodaniu jumper'a J2 którego zmiana konieczna jest w przypadku programowania 89Cx51 (DIL20) przy pomocy adaptera MCS&AVR oraz pamięci Eprom/Flash 27/28/29C(F)512 (DIL28)- przy pomocy adaptera 8-bit Flash/Eprom Board DIL28 - wersja PCB 6.01, na złączu dla adapterów naklejka "Rev. 2.1".
jumper J2

	- wersja 6.03 - modyfikacja PCB programatora (z zachowaniem pełnej zgodności dotychczasowych adapterów) - polegająca na rozszerzeniu jednej z szyn dla adapterów z 20 do 26-pin i wyprowadzenie na nią dodatkowych sygnałów umożliwiających programowanie pamięci szeregowych oraz szeregowych procesorów PIC, usunięcie jumpera J4 (sygnał linii A18) - z uwagi na przejęcie jej sterowania przez same adaptery, Jumper J2 występuje (jak w Rev. 2.1 ver. 6.01). - wersja PCB 6.03.

Obecnie przygotowane przez nas adaptery to:
- Adapter 29Fx00 Flash Board DIL42 -adapter dla pamięci Flash 29F800 (na adaptorze DIL42)
- Adapter 29Fx00 Flash Board DIL42 v.2 -adapter dla pamięci Flash 29F800 i 29F160 (na adapterze DIL42)
- Adapter 8-bit Flash/Eprom Board DIL32 -adapter dla 8-bit pamięci Eprom i Flash typu 27/28/29/39/49F(LV)0x0 (w obudowie DIL32) - najczęściej stosowany w BIOS'ach komputerów PC
- Adapter 8-bit Flash/Eprom Board PLCC32 -adapter dla 8-bit pamięci Eprom i Flash typu 27/28/29/39/49F0x0 (w obudowie PLCC32) - stosowany w BIOS'ach nowszych komputerów PC
- Adapter 16-bit Eprom Board DIL42 - adapter dla 16-bit pamięci Eprom typu 27C400/800/160/322 (w obudowie DIL42)
- Adapter 16-bit Eprom Board DIL40 - adapter dla 16-bit pamięci Eprom typu 27C1024/2048/4096 i zgodnych (w obudowie DIL40)
- Adapter MCS-51 & AVR - adapter dla mikrokontrolerów MCS-51: 89Cxxx (DIL40), 89cx051 (DIL20) i AVR: AT90S8515/4414 (DIL40) i 90S2313/1200 (DIL20) - z możliwością programowania równoległego (co umożliwia m.in. programowanie i odczyt bitów FSTRT i SPIEN na mikrokontrolerach AVR- niedostępne dla programatorów szeregowych)
- Adapter 8/16-bit Flash TSOP48 - adapter dla 8/16-bit pamięci Flash typu 28/29/39/49F(LV)x00 w obudowie TSOP48 (stosowanych często jako firmware w telefonach komórkowych, komputerach samochodowych i innych nowoczesnych urządzeniach) - wymaga wlutowania w/w pamięci w adapter na czas programowania. (Programowanie odbywa się w trybie 8-bit - byte mode).
- Adapter 16-bit Flash TSOP48 - adapter dla 16-bit i 8/16-bit pamięci Flash typu 28/29/39/49F(LV)x00 w obudowie TSOP48 (stosowanych często jako firmware w telefonach komórkowych, komputerach samochodowych i innych nowoczesnych urządzeniach) - wymaga wlutowania w/w pamięci w adapter na czas programowania. (Programowanie odbywa się w trybie 16-bit - word mode).
- Adapter 8-bit Flash/Eprom Board DIL28 - adapter 8-bit pamięci Eprom i Flash typu 27/28/29C(F)64,128,256 i 512 w obudowie DIL28.
- Adapter Firmware Hub (FWH) / LPC Flash - umożliwiający programowanie pamięci Flash typu Firmware Hub (FWH) i LPC Flash w obudowach PLCC32 (stosowanych np. w BIOS'ach nowych komputerów PC opartych o chipset'y Intel®'a serii 800 tj.: i810, i815, i820, i840, i845, i845 i850 i865 oraz i875 stanowiąc ich integralną część, jak również w BIOS'ach chipset'ów: VIA Apollo Pro266/KT266, KM266, P4X266, P4M266 KT333, KT400, KT600 oraz AMD-760, SiS630, SiS740 i.in.) - tj. m.in. pamięci typu: 82802AB, 82802AC, AT49LW040, AT49LW080,SST49LF002A, SST49LF003A, SST49LF004A, SST49LF008A, W49V002FA, W39V040FA, SST49LF020, SST49LF040,W49V002A, W39V040A, i in.)
- Adapter PIC & Serial eeprom - umożliwiający programowanie procesorów rodziny PIC (Microchip) typu: 12C50x, 16X8x i 16F87x, oraz pamięci szeregowych typu:
I²C /2 wire/ (rodzina 24Cxx), Microwire (rodzina 93Cxx), oraz SPI (rodzina 25Cxx). /* - wymagana ver.6.03 programatora/
- Adapter 8-bit Flash TSOP32 - adapter dla 1, 2 i 4 Megabitowych pamięci Flash typu 29/49F(LV)x00 o organizacji 8-bit w obudowie TSOP32 (stosowanych często jako firmware w różnych urządzeniach) - wymaga wlutowania w/w pamięci w adapter na czas programowania.
- Adapter 8-bit Flash TSOP40(48) - adapter dla 8, 16 i 32 Megabitowych pamięci Flash typu 29/49F080/016/032 o organizacji 8-bit w obudowie TSOP40 i TSOP48 (stosowanych często jako firmware w różnych urządzeniach jak DVD, konsole Xbox i itp. ) - wymaga wlutowania w/w pamięci w adapter na czas programowania.
- Adapter 8-bit Flash SOP44 - adapter dla 8, 16 i 32 Megabitowych pamięci Flash typu 29/49F080/016/032 o organizacji 8-bit w obudowie SOP44 (stosowanych często jako firmware w różnych urządzeniach jak DVD, konsole Xbox i itp. ) - wymaga wlutowania w/w pamięci w adapter na czas programowania.
- Adapter 8/16-bit Flash SOP44 - adapter 8/16-bit pamięci Flash typu 29/49F(LV)x00 w obudowie SOP4 (stosowanych często jako firmware w telefonach komórkowych, komputerach samochodowych i innych nowoczesnych urządzeniach) - wymaga wlutowania w/w pamięci w adapter na czas programowania.

kolejne adaptery są w opracowaniu...

Programator posiada 3 diody LED:

LED zielona	- oznacza włączenie napięcia Vpp 12v
LED żółta	- oznacza włączenie napięcia na programowany układ (Vcc)
LED czerwona	- informuje o prawidłowym zasilaniu programatora

Programator posiada również 3 zworki (jumper'y) do konfiguracji - (choć w większości przypadków zmiana ich ustawień nie jest konieczna).

Konfiguracja programatora:

		J4 (tylko wersje 6.01)				Złącza do podłączenia adapterów
			Vpp na linię A18	A18 bezpośrednio na linię adresową (* domyślnie)
			3 2 1	3 2 1
			Jumper J4

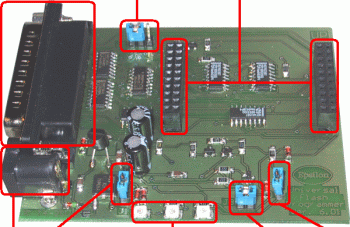

Złącze D-Sub 25 - do podłączenia programatora do portu LPT komputera PC										Złącza do podłączenia adapterów

		Złącze zasilania	Jumper J1		Diody LED		Jumper J3	Jumper J2*		(tylko wersja 6.03 i 6.01 Rev.2.1) (*domyślnie)
			J1				J3	J2
Napięcie zasilania programowanego Flasha:	5V (*domyślnie)				1 2 3		1 2		1 2

	3,3V (dla Flash'y LV - Low Voltage)				1 2 3		1 2

J2* - tylko wersja 6.03 i 6.01 Rev.2.1

Programator wymaga zewnętrznego zasilania stałym napięciem (może być niestabilizowane – stabilizator jest w programatorze)
14-24 V – polaryzacja jak na rys. poniżej, (gniazdo zasilania 2,5/5,5mm):

	"-" minus
"+" plus

polecamy wykorzystać załączony zasilacz (opcja).

Programator podłącza się do portu równoległego LPT komputera – za pomocą załączonego* (opcja)
przewodu lub dowolnym „przedłużaczem LPT” D-Sub 25F/25M – z połączeniem 1:1 (bez krosowania).

Umieszczanie adapterów w programatorze:

Programator Universal Flash Programmer jest zaopatrzony w dwa 20-pin'owe gniazda do podłączenia adapterów. Adaptery do poszczególnych typów pamięci zaopatrzone są z kolei w dwie 20-pin'owe listwy, które należy umieścić w gniazdach programatora zwracając uwagę aby napis "UP" w prawym górnym rogu adaptera pokrywał się z napisem "UP" w prawym górnym rogu programatora.

Opisy i konfiguracja adapterów:
